ماژول مانیتورینگ و تست ولتاژ، جریان، توان و ضریب توان مدل PZEM-004T

ماژول مانیتورینگ و تست PZEM-004T برای اندازه‌گیری ولتاژ، جریان، توان فعال و ضریب توان در مدارهای AC طراحی شده است. این ماژول قادر است تا ولتاژ را در محدوده 80-260 ولت AC اندازه‌گیری کرده و دقت اندازه‌گیری آن 0.5% است. علاوه بر این، جریان تا 10 آمپر را می‌تواند اندازه‌گیری کند و دقت اندازه‌گیری آن 0.5% می‌باشد.

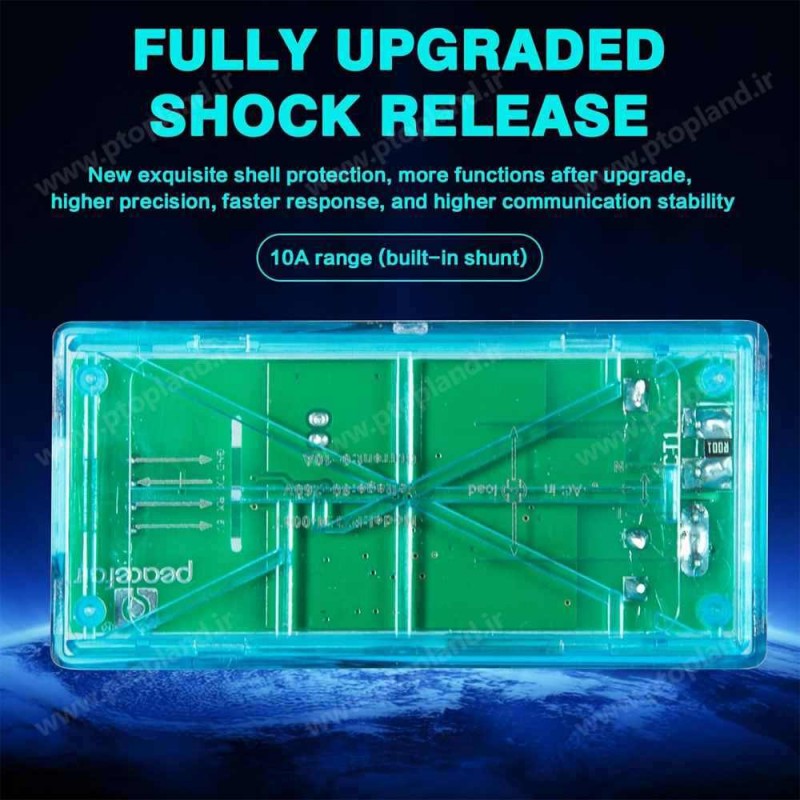

ماژول PZEM-004T دارای شانت داخلی است که امکان اندازه‌گیری دقیق جریان را فراهم می‌کند. این ماژول با استفاده از پروتکل Modbus RTU از لایه اپلیکیشن برای ارتباط برقرار می‌کند و از کدهای تابعی مانند 0x03 (Read Holding Register)، 0x04 (Read Input Register)، 0x06 (Write to Individual Register) و بسیاری دیگر پشتیبانی می‌کند.

این ماژول دارای رزولوشن 0.1 ولت برای اندازه‌گیری ولتاژ، رزولوشن 0.001 آمپر برای اندازه‌گیری جریان، و رزولوشن 0.1 وات برای اندازه‌گیری توان فعال است. همچنین، فرکانس در محدوده 45 تا 65 هرتز با دقت 0.5% اندازه‌گیری می‌شود.

این ماژول به‌ویژه برای کاربردهایی مانند اندازه‌گیری مصرف انرژی در سیستم‌های الکتریکی، میکروکنترلرها و پروژه‌های الکترونیکی استفاده می‌شود.

ویژگی‌های فنی

• ولتاژ اندازه‌گیری: 80-260 ولت AC

• دقت اندازه‌گیری ولتاژ: 0.5%

• جریان اندازه‌گیری: 0-10 آمپر

• دقت اندازه‌گیری جریان: 0.5%

• توان فعال اندازه‌گیری: 0-2.3 کیلووات

• دقت اندازه‌گیری توان: 0.5%

• ضریب قدرت اندازه‌گیری: 0.00-1.00

• فرکانس اندازه‌گیری: 45-65 هرتز

• پروتکل ارتباطی: Modbus RTU

• رزولوشن ولتاژ: 0.1 ولت

• رزولوشن جریان: 0.001 آمپر

• رزولوشن توان: 0.1 وات

• پروتکل لایه فیزیکی: UART به TTL

• نرخ باود: 9600

مشخصات کلی
